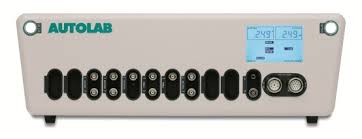

Autolab PGSTAT128N – Módulo de Impedância

download

  • Aquisição: Processo FAPESP 2017/10118-0
  • Responsável: Prof. Dr. Fernando Cruz de Moraes
  • Horário de funcionamento: Segunda a sexta das 8:30-12:00 e 14:00-18:00 horas.
  • Forma de acesso ao equipamento e agendamento: Preencher o formulário disponível no link (Formulário para download) e enviar para o email: fcmoraes@ufscar.br
  • Comissão de usuário:

 Lúcia Helena Mascaro (DQ/UFSCar)

Álvaro José dos Santos Neto (IQSC/USP)

Wendel Andrade Alves (CCNH/UFABC)

  • Reconhecimento a FAPESP

Conforme o Termo de Outorga da FAPESP, os trabalhos a serem publicados, bem como, teses, dissertações e monografias os quais fizerem uso do EMU potenciostato com módulo de impedância (Pot-EIS) deverão mencionar o Auxílio à Pesquisa – Programa Equipamentos Multiusuários (AP.EMU) FAPESP Processo 2017/10118-0.

  • Especificações

Membro inicial da família de instrumentos modulares da Autolab, o PGSTAT 128N é um potenciostato/galvanostato com baixo ruído, rápida aquisição de dados e capaz de medir correntes máximas de até 800 mA com uma compliância de potencial de 12V.

É uma opção de alta performance e baixo custo para análises eletroquímicas, biosensores, nanotecnologia, sensores químicos, baterias de baixa capacidade e eletroanalítica em geral. Totalmente controlado pelo software Nova, é a escolha ideal para aplicações onde baixas correntes e alta performance são uma necessidade. Permite conexões com o VA Stand 663 para uso com eletrodo de

mercúrio, eletrodo de disco rotatório e SPR (Ressonância de Plásmons de Superfície) para estudos de ESPR. Possui módulo de impedância eletroquímica (FRA) com as seguintes características:

  • Intervalo de frequência de impedância : 10 uHz – 32 MHz (quando utilizado com o potenciostato, a frequência será de de 10 uHz – 1 MHz)
  • Resolução de freqüência : 0,003%
  • Faixa de entrada : ±5V
  • Tipo de sinal : 1 seno, 5 seno, 15 seno
  • Amplitude AC : 0,2 mV a 0,35 V rms em modo potencial ou 0,0002 a 0,35 vezes em modo galvonostático
  • Apresentação dos dados : Nyquist, Bode, Admittance, Dieletric, Mott-Schottky
  • Análise de dados : Fit and simulation, Find circle, Element subtraction
  • Pode-se personalizar e aumentar as capacidades do equipamento adicionando módulos opcionais (não incluso) como: EQCM: Microbalança de cristal de quartzo. Frequência de 6 MHz. BOOSTER: Módulos de altas correntes de 10A. ADC10M: Alta velocidade de aquisição de dados (250 KV/s).
  • Compliância de potencial(potencial máximo de saída): +/- 12V
  • Faixa de potencial aplicado: +/- 10V
  • Velocidade máxima de varredura: 200 V/s
  • Corrente máxima: 800 mA
  • Resolução de corrente: 0.03 pA
  • 9 faixas de corrente: 10 nA a 1 A
  • Compensação de queda ôhmica: feedback positivo e interrupção de corrente
  • Técnicas eletroquímicas: Voltametria cíclica, Voltametria cíclica de corrente estacionária, Voltametria cíclica, galvanostática, Voltametria linear, Voltametria AC, Voltametria AC 2a harmônica, Voltametria de onda quadrada, Voltametria de pulso normal, Voltametria de pulso diferencial, Voltametria de pulso normal diferencial,Voltametria DC(Tast), Amperometria DC, Amperometria de múltiplos pulsos, Amperometria de pulso diferencial, Cronoamperometria, Cronopotenciometria galvanostática e circuito aberto, Cronocoulometria, Stripping potenciométrico, Stripping voltamétrico (anódico e catódico), Ruído eletroquímico.
  • Inclui software Nova para controle do instrumento e tratamento de dados.
  • Inclui interface USB para PC para Windows XP, Vista e Seven.
  • 1 canal adicional de entrada para aquisição de sinal analógico(por ex., sinal provindo de espectrofotômetro, pH-metro, microbalança de quartzo, etc). 1 canal de saída analógica adicional para controle de instrumentos(por exemplo, eletrodo de disco rotatório, etc).
  • Conversores DA e AD de 16 bits.
  • 48 linhas digitais (TTL) para entrada e saída(por ex. uso em automação).
